陶氏（DOWSIL）原廠技術知識庫指出，鐵皮屋頂漏水成因大致可歸納為：板材生鏽、螺絲封口處生鏽、屋面洩水坡度不良、屋脊處漏水、板材與建築外牆交接處漏水五大類。其中「板材連接建築外牆處」這一類，是頂樓加蓋、雨遮棚、女兒牆收邊最常見、也最容易被忽略的滲水路徑——兩種不同材質（金屬鐵皮 × 水泥／磚牆）熱漲冷縮係數不同，交界處長期承受位移應力，一旦密封材老化失去彈性，雨水便沿交接縫直接灌入室內。

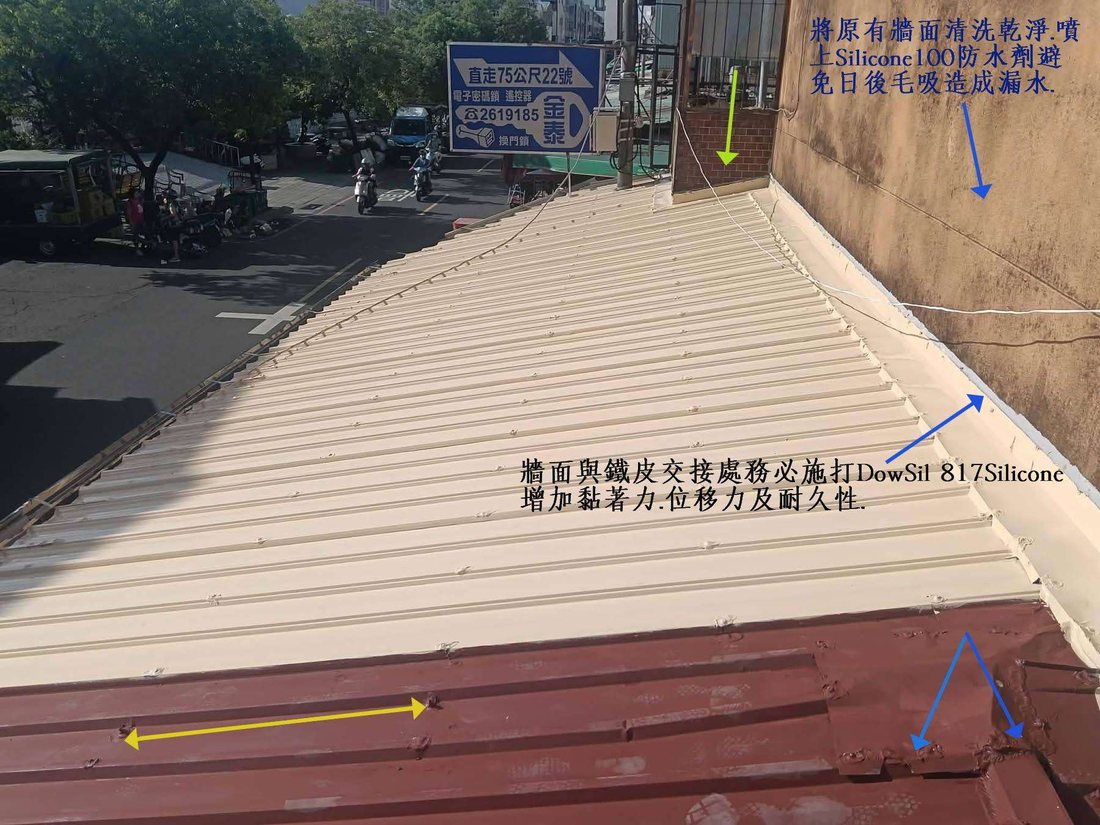

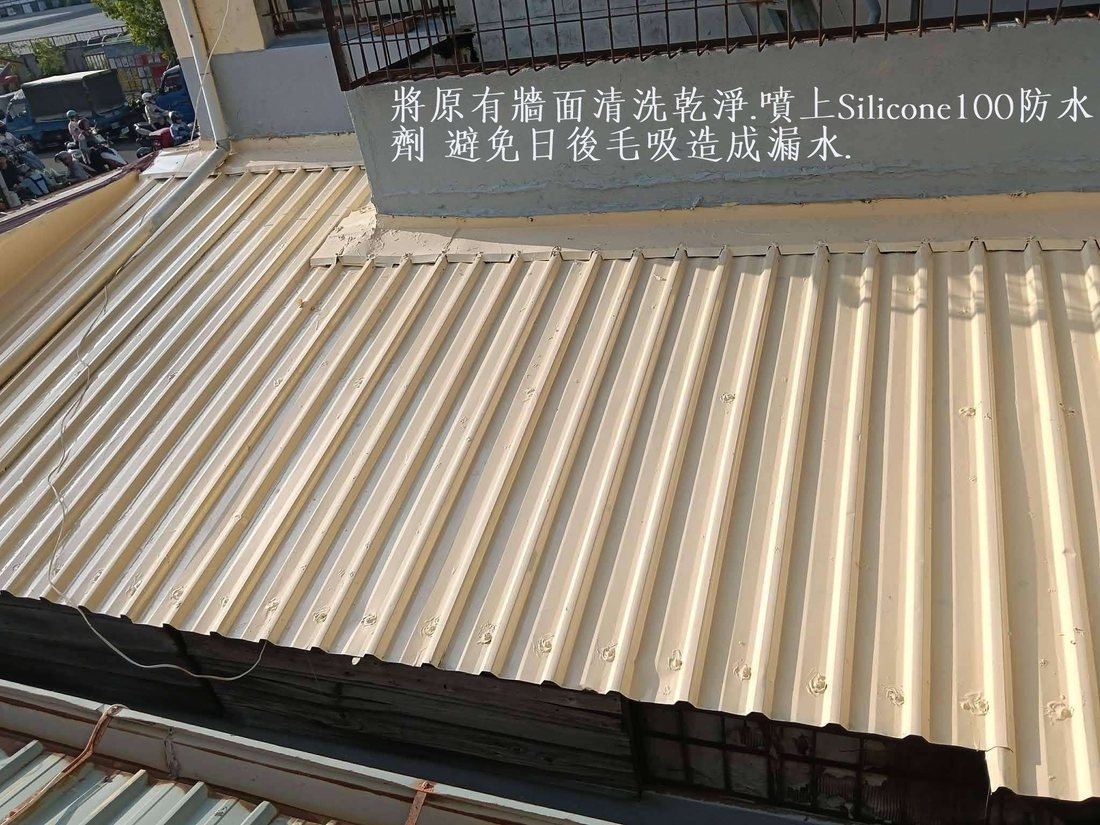

案場標準施工順序為：①牆面清潔、交接處施打DOWSIL 817矽利康，增加黏著力、位移力與耐久性；②待矽利康硬化後，整體噴上Silicone 100防水劑，降低牆體毛細吸水率，避免日後滲漏。順序不可顛倒——潑水劑若搶先噴在基材上，表面會產生疏水膜，反而降低矽利康的黏著力。

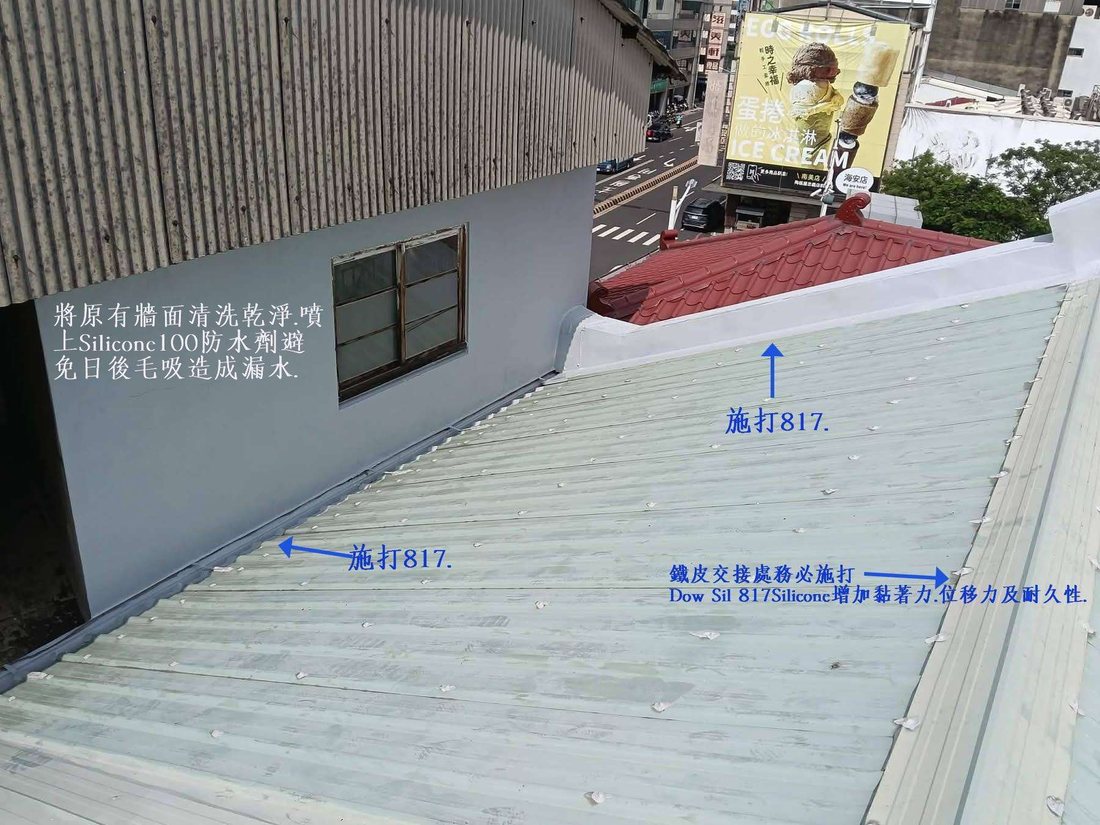

案場實拍：正確採用矽膠的區域 vs. 補打區域。同一片紅色鐵皮屋頂，白色補丁處是先前密封材脫落、重新處理過的痕跡，說明問題出在材料與施工是否正確，而非鐵皮本身。
| 一般矽利康・常見下場 | DOWSIL 817・正確工法的結果 | |
|---|---|---|
| 耐候性 | 彈性有限，日曬雨淋後2-3年即硬化、龜裂，材質交界處位移一拉就裂開。 | 高模量、耐候配方，長期保持彈性，可承受金屬與磚牆間反覆的熱脹冷縮位移。 |
| 施工順序 | 潑水劑搶先噴在基材上，矽利康直接打在已產生疏水膜的表面上，黏著力先天不足。 | 牆面先清潔、交接處先施打817，待硬化後才噴Silicone 100做整體防護，順序正確、黏著力與防水效果兼顧。 |
| 後續維護 | 局部脫落後未整段處理，僅補貼小範圍，周邊介面仍持續進水、二次脫落。 | 依原廠巡檢流程整條交接線施打，並定期巡檢矽利康是否老化，早期發現早期處理。 |
DOWSIL 817：高模量、中性固化的交接縫專用膠。陶氏原廠技術資料將DOWSIL 817定位為單組份、室溫濕氣固化的中性矽酮密封膠，主打對玻璃、金屬、鏡面塗層具優異黏結性，並具備耐臭氧、抗紫外線、耐高低溫、抗腐蝕的耐候特性——這些特性正好對應鐵皮屋交接縫「戶外曝曬＋材質異質＋長期位移」三大考驗。矽利康要發揮黏著力，必須直接接觸原始基材，因此施工順序上一定要先完成清潔與施打，讓膠體與基材確實鍵結、硬化，再進行下一步的潑水處理。
Silicone 100潑水劑：不成膜、會呼吸的防水層。市面上潑水劑主要由矽烷／矽氧烷（silane/siloxane）成分構成，其防水原理是滲入基材毛細孔隙、與表面的氫氧基產生化學鍵結，形成一層疏水屏障，讓水珠無法附著、順勢滑落，同時不像油漆或防水塗料那樣在表面成膜，因此不影響建築外觀、也能維持牆體原有的透氣性。但正因為它會在表面形成疏水層，若搶先在矽利康施工前噴塗，反而會讓基材變得排斥膠體、削弱黏著力；因此標準做法是等交接處的817完全硬化後，才將Silicone 100噴塗於牆面與膠條整體，做最後一道細毛吸水防護——磚牆、水泥與女兒牆本身具有細毛孔隙，長期會透過毛細現象吸附水氣，這道最後噴塗的工序正是避免日後「毛吸」造成滲漏的關鍵。
| 項目 | 數值 / 說明 |
|---|---|
| 固化系統 | 中性（Neutral Cure） |
| 施作溫度 | +5°C ～ +40°C |
| 使用溫度 | -40°C ～ +100°C |
| 工作時間 | 約29分鐘 |
| 垂流性 | ≤3mm（不易下垂） |
| 產品特性 | 無腐蝕性、低氣味、耐臭氧、抗紫外線 |
兩道工序的分工邏輯：DOWSIL 817負責「線」——密封鐵皮與牆面交界的動態縫隙；Silicone 100負責「面」——降低整片牆體（含膠條表面）的吸水率。兩者的物理機制不同，缺一不可，施工順序也不能顛倒：必須先讓817在原始基材上直接黏著、完全硬化，最後才噴Silicone 100做整體覆蓋；若順序顛倒，潑水劑會先在基材表面形成疏水層，削弱矽利康的黏著力。
| 步驟 | 說明 |
|---|---|
| 1. 牆面清潔 | 清除交接處牆面的灰塵、青苔、舊有防水層殘膠，確保基材乾淨乾燥，才能讓後續材料確實附著。 |

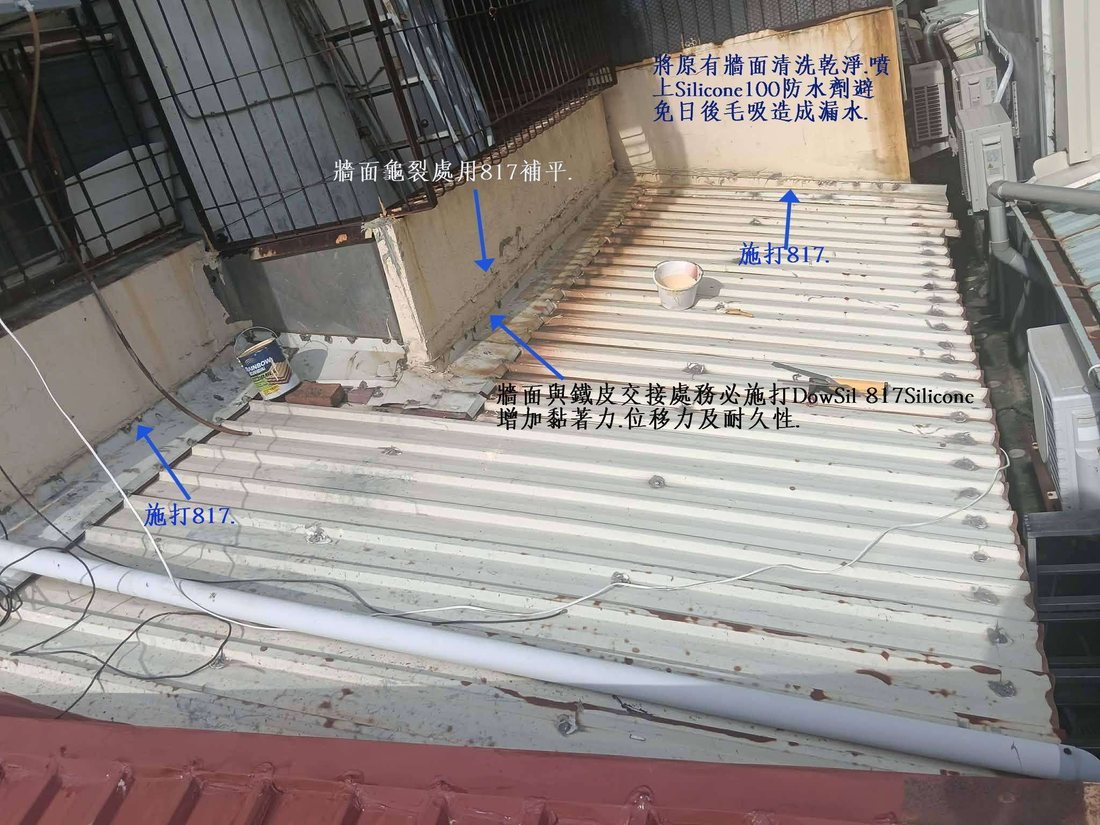

| 2. 龜裂補平 | 牆面若有龜裂處，先用817填補整平，確保交接面平順，避免密封膠因基材不平而提早開裂。 |

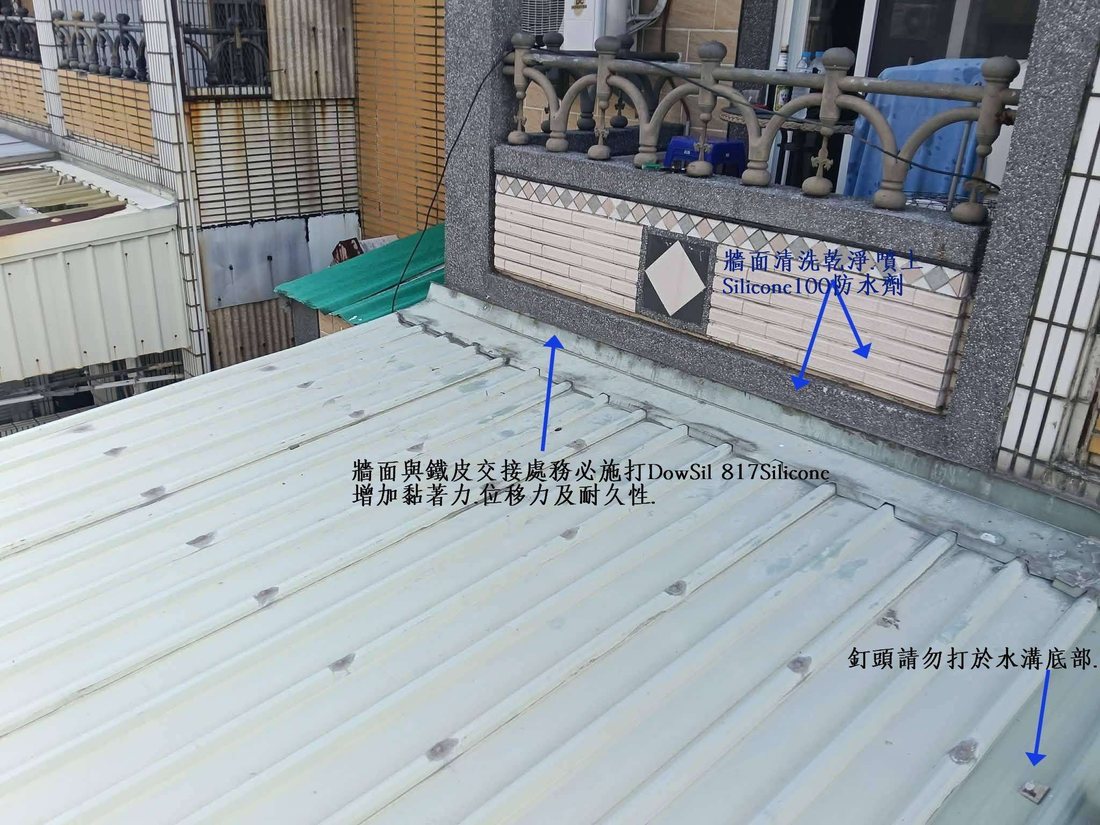

| 3. 施打817 | 牆面與鐵皮交接處，沿整條交接線施打DOWSIL 817，增加黏著力、位移力與耐久性；轉角、屋脊、管線穿越處逐一施打，不可跳段；釘頭施打位置務必避開水溝底部等積水區域。 |
| 4. 靜置硬化 | 待矽利康表面硬化（依現場溫濕度調整靜置時間）後，才可進行下一步噴塗，避免膠體尚未固化就被潑水劑影響附著。 |
| 5. 噴防水劑 | 整體噴上Silicone 100潑水劑，覆蓋牆面與矽利康膠條，降低毛細吸水率，做最後一道防護。 |
| 6. 定期巡檢 | 矽利康屬於消耗性密封材，長期曝曬仍會逐漸老化；建議每年颱風季前巡檢一次，發現硬化龜裂即刻安排補打。 |
| 常見問題 | 說明 |
|---|---|
| 舊矽利康要不要刮除？ | 建議刮除。矽利康若疊打在老化的舊膠上，新膠無法與基材直接黏著，附著力大打折扣，效果與未處理相近。 |
| 為什麼一定要用中性矽利康？ | 酸性矽利康固化時釋放醋酸，長期接觸金屬鐵皮易誘發鏽蝕；中性矽利康不腐蝕金屬，且對金屬、磚牆、磁磚等多種材質皆有良好黏著力，是異質材料交接縫的首選。 |
| 矽利康可以撐幾年？ | 一般矽利康在日曬強烈處建議約2-3年即應檢查更新；高模量型號可延長使用年限，但仍屬消耗性材料，須納入定期巡檢項目，而非「打完就一勞永逸」。 |
| 可以先噴防水劑、再打矽利康嗎？ | 不建議。潑水劑會在牆面形成疏水層，若搶先施作，矽利康反而不容易黏著；正確順序是先清潔、施打817，待完全硬化後，才噴Silicone 100做整體防護。 |
| 已經在做防水塗料，還需要打矽利康嗎？ | 需要。防水塗料與矽利康處理的是不同機制：塗料處理的是牆面的透水率，矽利康處理的是縫的動態密封，兩者互補而非互斥；且塗料若要施作於交接縫，應先以丁基膠帶等材料處理再上漆，避免影響漆膜。 |
鐵皮屋頂螺絲若長期泡水或受潮，會逐漸生鏽並降低固定力，反覆的熱脹冷縮更會加速螺絲鬆脫。市面上螺絲材質從全黑鐵、外白內黑的複合螺絲，到最不易生鏽的410白鐵螺絲都有，耐久度與價格成正比。螺絲破口的封口方式則分為外露式（以矽利康或防水貼封住外露螺絲頭，成本較低）與隱藏式（螺絲鎖固處覆上帽蓋，耐久性最佳但造價較高）。不論哪種方式，矽利康的耐候等級都是關鍵，鐵皮屋螺絲封口建議選用817、Green、GM等耐候型號，才能長期保持彈性、不易龜裂脫落。
如果只是局部漏水，可以先在夜間用工作燈從屋面下方（或天花板內）往屋面照射，找出漏光處並標記；也可以向屋面沖水測試，觀察滲水位置，局部漏水點通常可用矽利康直接修補。但如果漏水範圍已經很大，矽利康修補就不夠用了，這時候可考慮拆除舊鐵皮換新板（工期較長、較徹底，也能順便提升洩水坡度與隔熱層），或是在既有鐵皮上覆蓋新板材（工期較短、較省錢，但長期而言仍可能需要反覆處理）。兩種做法各有優劣，建議先確認屋架結構是否堅固，再依預算與工期需求選擇。
