外牆填縫的隱形殺手：聚硫膠老化汙染，你家大樓中招了嗎？

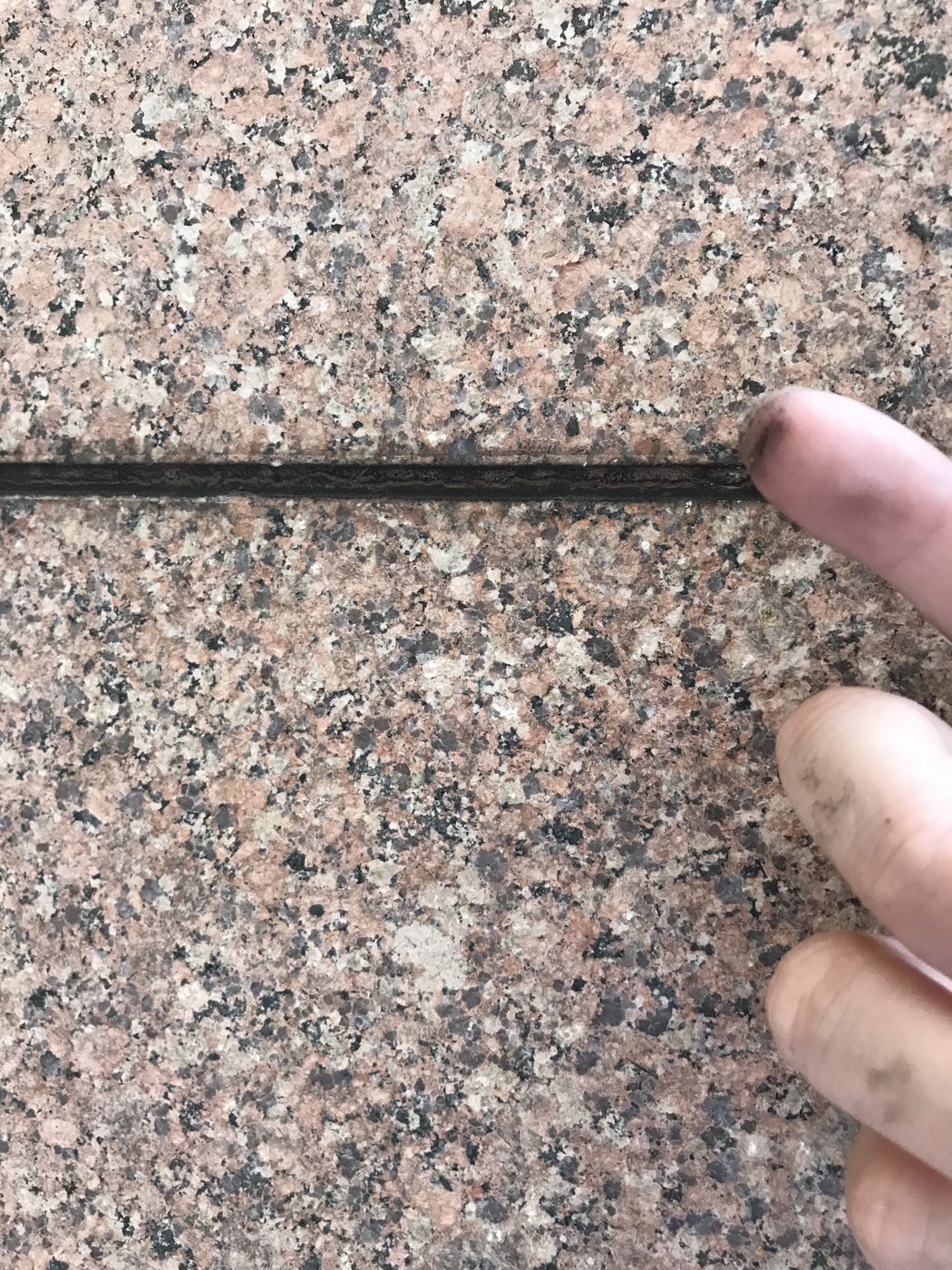

一般填縫膠老化，大家熟悉的現象不外乎龜裂、脫膠、開裂。但聚硫膠比較特別，經過長時間的風吹日曬雨淋之後，它不是變硬變脆，而是逐漸軟化成黏稠狀態。這不只代表填縫功能完全喪失，更麻煩的是，它會反過來影響周邊建材，在接縫兩側留下油污狀的暈染痕跡。

這個現象背後的原因，其實跟材料配方中的塑化劑（增塑劑）有關。塑化劑本身並不會與樹脂分子產生化學鍵結，只是物理性地混合在材料裡；隨著時間拉長，加上溫度、濕度等環境因素影響，這些游離的塑化劑或高分子成分容易析出遷移，尤其在石材、混凝土這類多孔隙建材旁，更容易被毛細吸收，形成外觀上的汙染痕跡。業界文獻也指出，含孔隙建材接縫若要避免這種汙染，必須選用「不含傳統塑化劑、不會游離高分子」的特殊配方填縫材。

值得一提的是，這也跟聚硫膠固化劑配方的演進有關。傳統聚硫膠仰賴含鉛氧化劑（如二氧化鉛）將分子鏈末端的硫醇基氧化交聯成雙硫鍵，材料才能固化定型；但約在2000年前後，因應國際間限制重金屬／有害物質使用的相關法規（如歐盟RoHS等），含鉛固化劑逐漸退場，業界普遍改用二氧化錳等非鉛氧化劑取代。非鉛配方對施工時的攪拌比例、環境濕度等條件較為敏感，若配比或工法沒有拿捏得當，交聯反應不夠完全，材料日後就更容易出現軟化、析出的老化現象——這也是為什麼近二十年翻修的舊聚硫膠接縫，問題往往比更早期的案例更明顯。

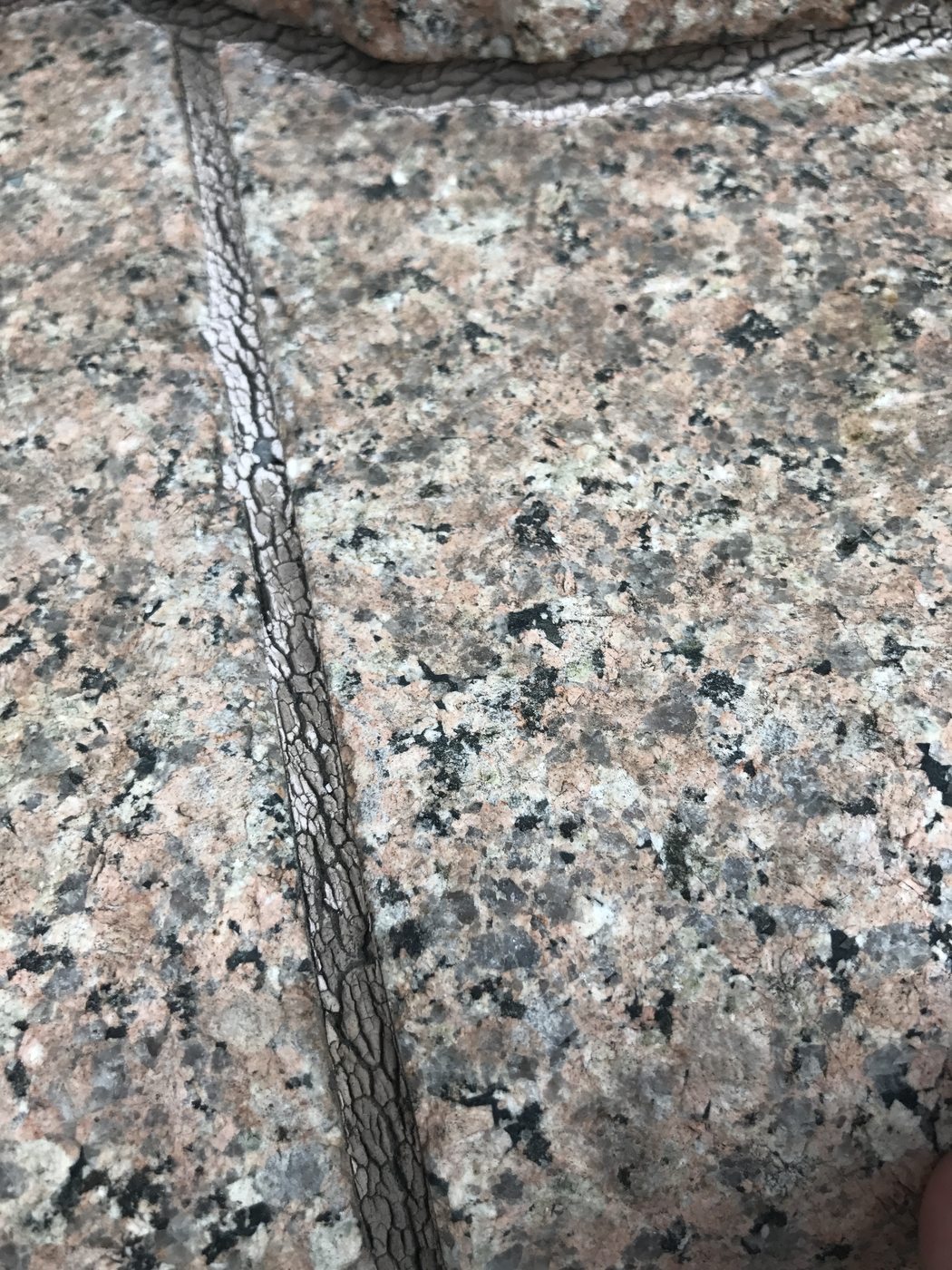

這次泰聯企業與杰恩工程合作，實際走進一個典型案例——內政部刑事警察局的外牆修繕案。大樓外牆多年前施打的聚硫膠已經老化到失去功能，施工單位必須出動高空繩索作業（俗稱「蜘蛛人」）進行全面翻修。

標準的聚硫膠翻修工法，大致分成五個步驟：

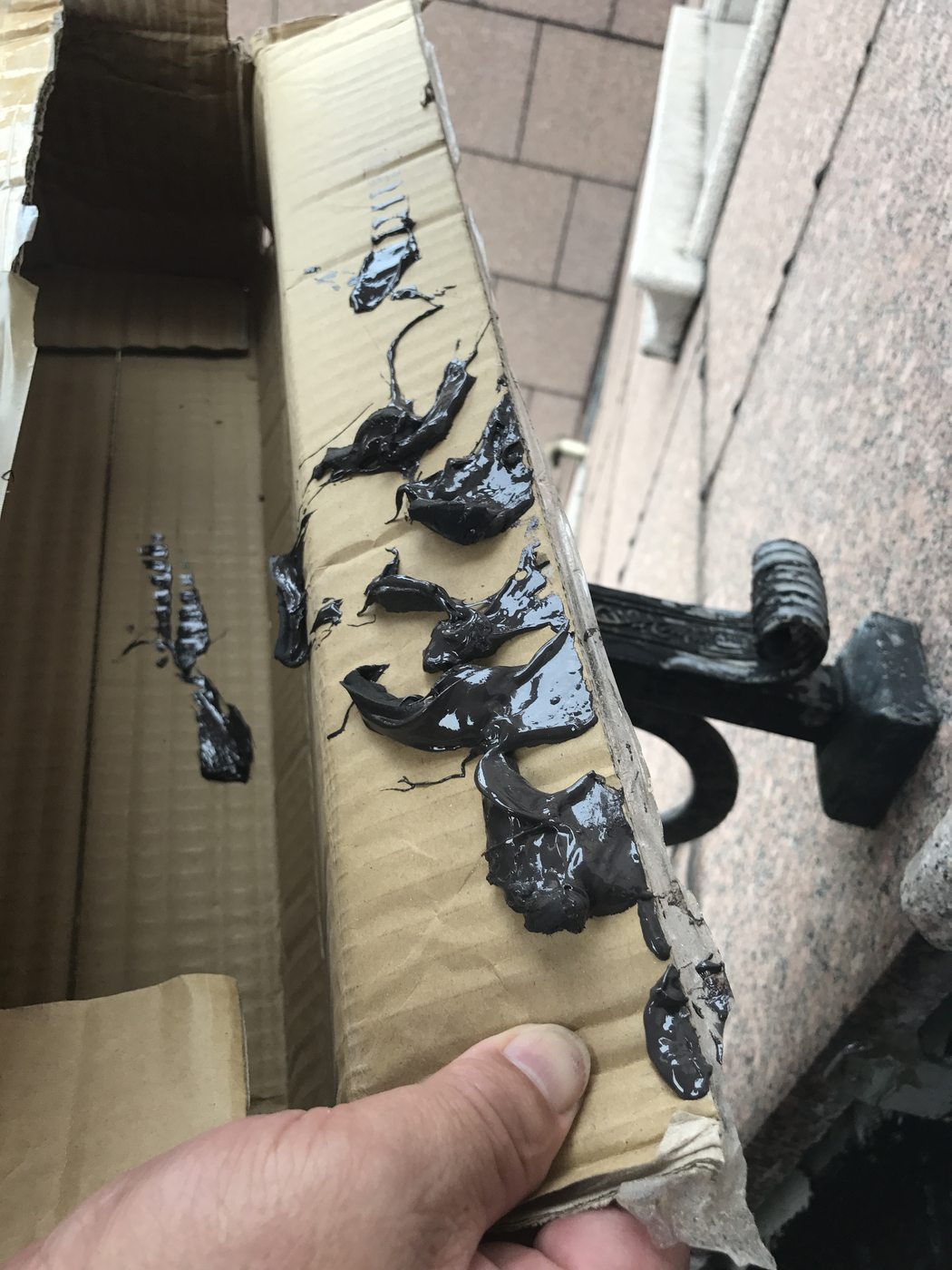

1. 挖除舊膠：將老化黏稠的聚硫膠徹底清除乾淨
2. 清潔：以異丙醇或二甲苯擦拭縫隙，去除殘留物質，避免影響新材料的黏著力
3. 介面處理：塗佈界面處理劑，增加新材料黏著力，同時形成隔離層，阻絕舊材料殘留物滲出
4. 背襯材填塞：縫隙深度超過6mm時，需塞入泡棉作為背襯材
5. 填縫材施打：完成最後一道防護

現場施工團隊也坦言，聚硫膠翻修工程的難度不算高，但施工程序繁瑣，每多一道步驟就是多一分工時與人力成本，這也是為什麼這類修繕報價往往不便宜的原因。

考量外牆長期直接曝露在紫外線與風吹日曬雨淋下，這次翻修選用了陶熙（DOWSIL）GREEN 矽利康，主要基於兩個特性：

1. 耐候性與彈性：長期戶外環境下仍能維持良好的延展性與密封效果，使用壽命較長
2. 低含油量，不易吐油：相較容易析出油脂造成汙染的傳統材料，GREEN 含油量低，能大幅降低外牆日後產生黑漬、髒污的機率

修繕真正的價值，不只是解決眼前的老化滲漏問題，更在於透過材料與工法的選擇，降低未來再次發生汙染或劣化的機率。從材料挑選到施工工法，每一個環節的把關，都會影響建築物往後十年的維護成本與外觀品質。

現場施工方也提到，由於聚硫膠全面翻修成本偏高，市場上還有另一種「搭橋工法」——挖除部分舊膠，再覆蓋寬度更大的新材料進行修補。這類替代方案通常會在施工前與業主充分溝通各工法的優缺點、風險與使用年限差異，最終仍以專業評估為建議基礎，由業主決定採用的方式。

外牆填縫看似不起眼，卻是建築物防水與外觀的第一道防線。聚硫膠這類老材料在長期使用後容易軟化析出、汙染周邊建材，已是業界普遍認知的老問題。無論是新建案的材料選型，或既有建築的翻修規劃，選用耐候性佳、低吐油特性的矽利康材料，搭配確實的清潔、介面處理等標準工法，才能真正延長外牆維護週期、降低後續汙染風險。
