怎麼判斷矽利康有沒有摻料？比重（密度）檢測實測

中性矽利康（矽酮密封膠）主要由聚二甲基矽氧烷（PDMS）聚合物、交聯劑、觸媒，再加上填料（燻矽、沉澱矽等補強填料，部分配方也會用碳酸鈣）調配而成；有些配方還會加入延伸劑或塑化劑。陶氏公司自己的專利文件就寫明，延伸劑可以降低整體成本，候選材料包括礦物油（白油）、烷基苯、聚異丁烯等。

這幾種原料的密度差很多：PDMS 約 0.97 g/cm³、輕質礦物油約 0.83 g/cm³，碳酸鈣（方解石）約 2.71 g/cm³。所以配方只要被改動（多塞填料、多灌油），整條膠的比重通常就會跟著變。每一支正規產品的原廠技術資料（TDS）都會列出比重，拿實測值去對照，就能快速抓出「不太對勁」的樣本。

延伸劑本身不一定都是壞東西，問題在於加了什麼、加了多少。根據前述陶氏專利文件整理的已知問題：

1. 滲出、表面發黏：相容性不足或添加量過高時，延伸劑會隨時間從膠體析出到表面。
2. 收縮：揮發性高的稀釋成分會蒸發，造成明顯的體積損失。
3. 黃變、失去透明感：例如烷基苯類延伸的膠，戶外曝曬後容易較快黃變。
4. 汙染周邊材料：美國 WJE 工程顧問在 ASTM 研討會論文中記錄，石材外牆實體樣板上的矽利康塑化劑遷移造成花崗石污染，約 30 年後仍未消失。Wacker 的技術文件也提到，以反應型塑化劑取代一般塑化劑，是為了減少天然石材污染。

至於黏著：油分析出會不會讓膠與基材的黏著變差，要看配方與基材，不能一概而論。真正要確認黏著，還是要做現場拉拔或剝離測試，不能只靠比重來推斷。

正因為有這些疑慮，中國的國家標準 GB/T 14683-2017《矽酮和改性矽酮建築密封膠》除了密度試驗之外，還另外引用 GB/T 31851-2015，用熱重分析（TGA/TG）或紅外光譜，專門檢驗烷烴塑化劑（白油、液體石蠟）。也就是說，要確認有沒有摻油，標準走的是成分分析，不是單看比重。

已固化的膠條屬於固體彈性體，通常用「排水法」（阿基米德原理）：先在空氣中秤重，再把樣本完全浸入水中秤重，兩者相減就是排開水的重量，再換算成體積與密度。

密度 ≈ 空氣中重量 ÷（空氣中重量 − 水中重量）× 水的密度

1. 取樣：從現場切下完整膠條，或用同批、同色的膠製作對照樣本；記錄部位、日期、標示品名（標籤僅供內部紀錄，對外照片要遮蔽）。
2. 清理：去掉表面灰塵、殘留背襯材、膠帶與基材碎屑；切面要乾淨，不要有夾帶的氣泡。

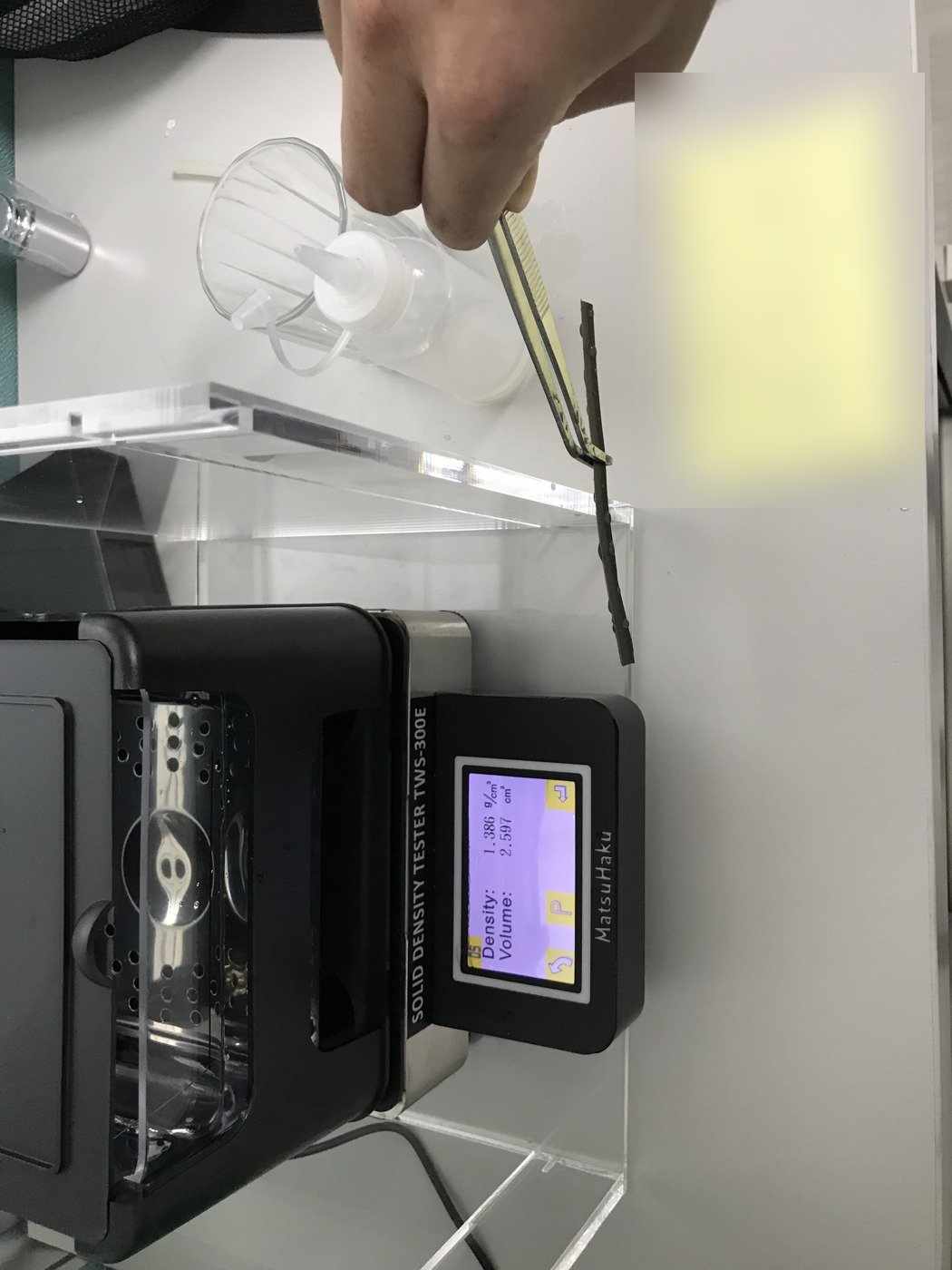

3. 空中秤重：用鑷子把膠條放上秤盤，等數值穩定。

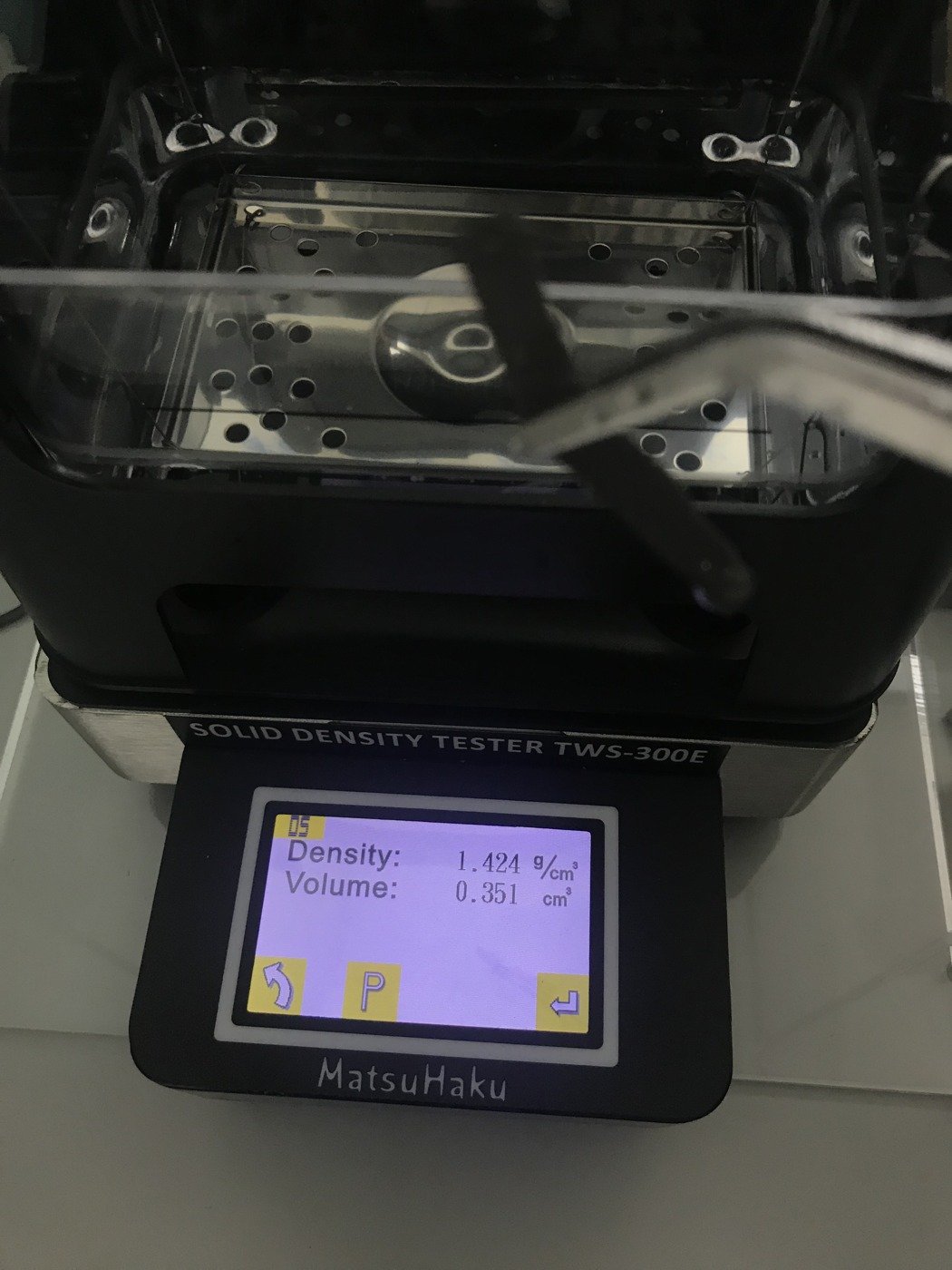

4. 水中秤重：把樣本放進水中吊籃，確認完全浸沒、表面沒有附著氣泡，再讀數。
5. 讀取密度：儀器自動算出密度與體積；同一樣本建議重複量 2–3 次取平均。
6. 擦乾記錄：量完的樣本擦乾，跟標籤一起拍照存檔，方便日後比對。

TDS 的「Typical Properties」表格裡通常會有 Specific Gravity（比重），旁邊會標示試驗方法。以下是我們查得到、有公開 TDS 的 DOWSIL™ 產品：

1. 這是「典型值」不是規格：陶氏在 TDS 上明寫，這些數值不能拿來當規格書使用。
2. 量測條件不同：TDS 比重依陶氏內部試驗方法（CTM）量測；現場切下的是已固化、用過一段時間的膠條，條件不一樣，數字只能拿來比較「接不接近」，不會完全一致。
3. 顏色、地區版本可能不同：不同顏色或不同地區的 TDS 版本，數字可能略有差異，以實際品項的最新 TDS 為準。

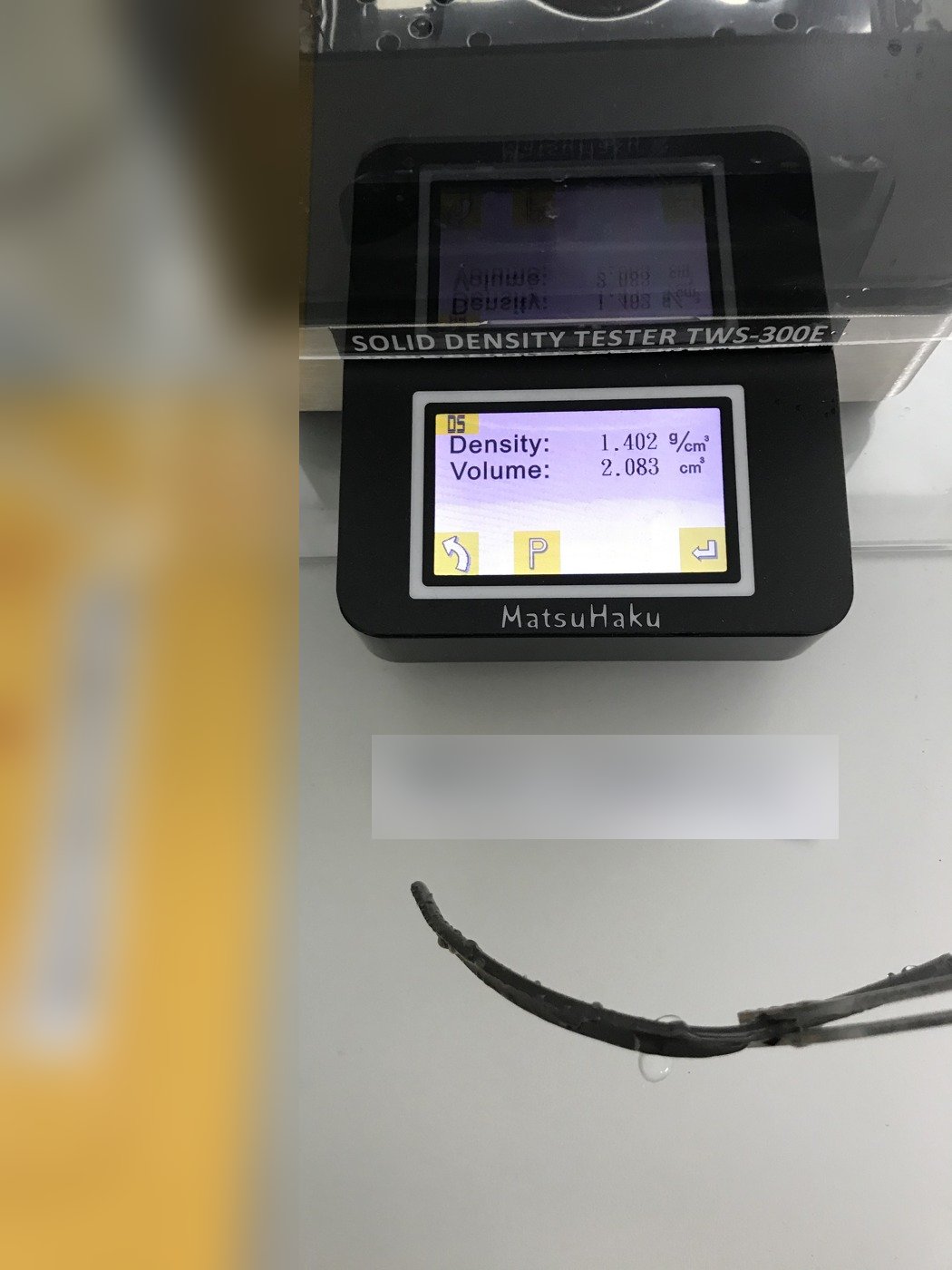

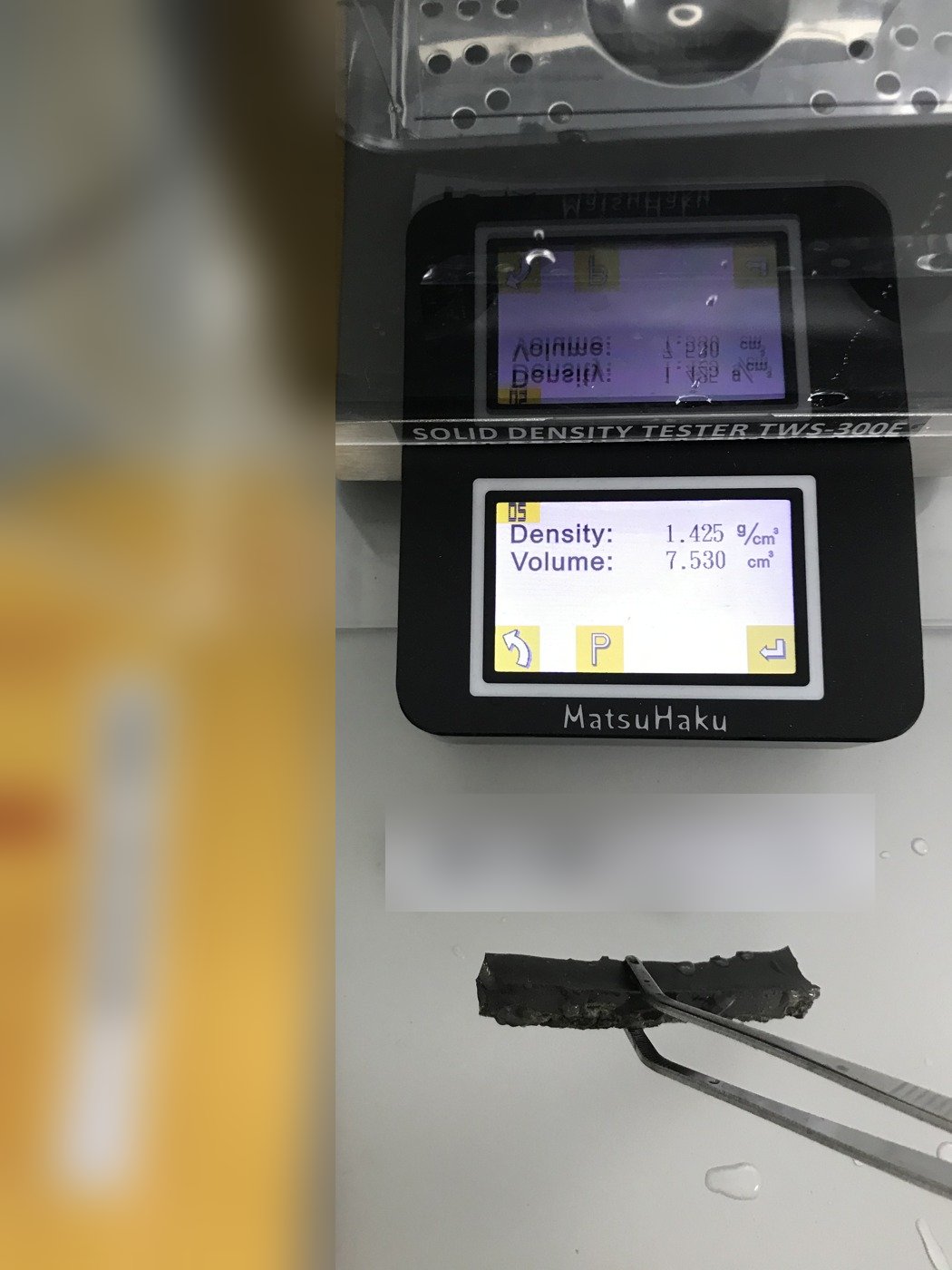

2019–2020 年間，泰聯在辦公室用固體密度計量了許多新建住宅大樓窗框、外牆水路、浴廁等部位的切膠樣本（案名與樓層已去識別化）。這些都是「現場切下、品牌未知」的樣本，下表只列讀數，不代表任何品牌或產品：

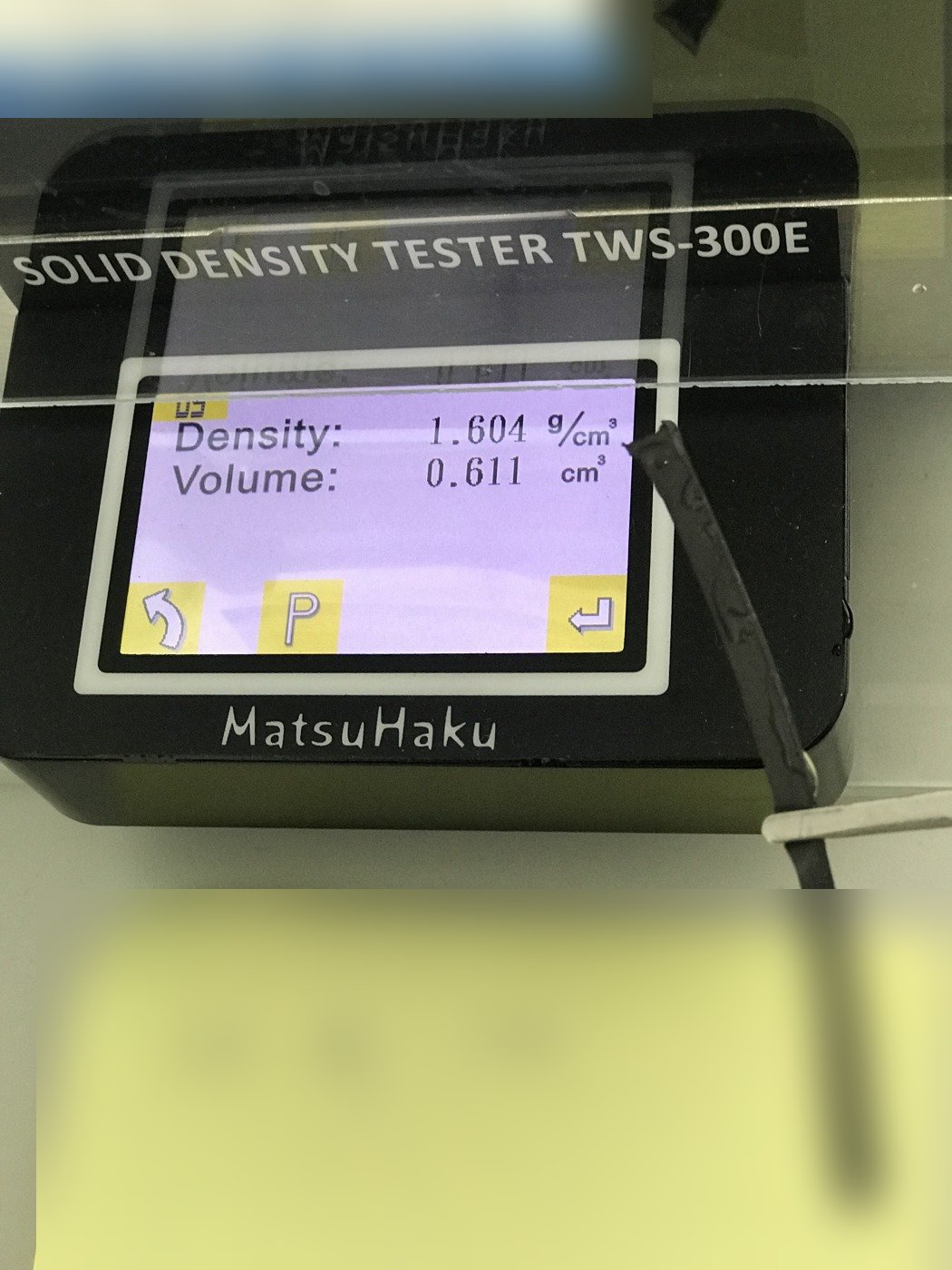

多數樣本落在 1.39–1.44 之間，樣本 E 高出一截。但這只代表樣本 E「值得進一步確認」：可能是配方本來就不同（填料多），也可能是當初用的品項不一樣。要下結論，還得對照當時採購的品項 TDS、做同品項對照樣，必要時送實驗室分析成分。

1. 比重一項不能斷定摻假：正規產品之間的比重本來就不一樣，不同配方、不同顏色都會有差異。
2. 老化樣本會有偏差：使用多年的舊膠可能沾污、吸附物質或局部劣化，讀數只能參考。
3. 要確認就做成分分析：例如 GB/T 31851 的熱重或紅外光譜法；也可以搭配 ISO 10563（質量與體積變化）、硬度、拉伸等物性試驗一起判斷。
4. 最好的基準是對照樣：用同品項、同色、同條件固化的膠做對照，比單看 TDS 數字更可靠。

免責聲明：本文實測數據為泰聯企業內部以固體密度計量測現場樣本的結果，僅供篩檢參考，不構成任何產品或施工品質的判定。產品數值以陶氏最新原廠技術資料（TDS）為準；涉及工程爭議或驗收時，請委託具認證的實驗室依標準方法檢測。

1. Dow Corning Corp.（現 Dow Silicones Corp.），US 8,084,535 B2 "Organosiloxane compositions"
2. I. R. Chin, F. D. Heidbrink, B. K. Rouse (WJE), "Effects of Approximately 30 Years of Outdoor Exposure in the Chicago, Illinois, Area on Silicone and Polyurethane Sealants", ASTM STP1633
3. Wacker Chemie AG, "Building the Future – WACKER® AL-Polymers"
4. GB/T 14683-2017 "Silicone and modified silicone sealants for building"
5. GB/T 31851-2015 "Test method for alkane plasticizer in structural silicone sealants"
6. ASTM D792-20 "Standard Test Methods for Density and Specific Gravity (Relative Density) of Plastics by Displacement"
7. ISO 2781:2018 "Rubber, vulcanized or thermoplastic — Determination of density"
8. 經濟部標準檢驗局，標準公報（113 年第 22 期），CNS 5341〈硫化橡膠或熱塑性橡膠密度測定法〉修訂草案
9. ISO 10563:1991 "Building construction — Sealants for joints — Determination of change in mass and volume"
10. Dow, DOWSIL™ 798 Cold and Cleanroom Silicone Sealant 技術資料（Form No. 62-1005-06）
11. Dow, DOWSIL™ 817 技術資料（德文版，Form No. 62-1006-03）
12. Sweets／Dow, DOWSIL™ 896 PanelFix 產品資料（Typical Properties）
13. Sigma-Aldrich, Poly(dimethylsiloxane) 433012（密度 0.965 g/mL，25°C）
14. Sigma-Aldrich, Mineral oil, light 330779（密度 0.833 g/mL，25°C）
15. Wikipedia, "Calcium carbonate"（方解石密度 2.711 g/cm³）
